KONFIGURASI VOIP MENGGUNAKAN 3 SWITCH

KONFIGURASI VOIP MENGGUNAKAN 3 SWITCH

       ASSALAMU’ALAIKUM WR WB.

Haiiii,kembali lagi bersama saya di blog,saya sangat berharap tutorial-tutorial yang saya bagikan dapat diterimaa oleh sahabat bloger dengan baik dan bisa bermanfaat untuk semua orang.pada kesempatan kali ini saya akan menjelaskan kembali bagaimana mengkonfigurasi dalam aplikasi cisco packet tracer.untuk lebih jelasnya kita perhatikan langkah-langkah di bawah ini:

             1.Siapkan alat dan bahan

·         Laptop/pc

·         Aplikasi cisco packet tracer

·         1 router

·         3 switch

·         1 home VOIP (adapter telephone analog ke VOIP)

·         1 ip phone

·         1 analog phone

·         2 pc

2.Langkah-langkah konfigurasi

·      Buat rangkaian yang terdiri dari 1 router,3 switch,1 home VOIP,1 ip phone,1 analog phone dan 2 pc.masing masing disambungkan menggunakan kabel straight untuk menghubungkan pc ke switch,switch ke home VOIP,switch ke router,ip phone ke switch dan kabel cross untuk menghubungkan switch ke switch.

·         Klik 2x pada ip phone,kemudian kita hubungkan ip phone ke adaptor

·         Klik router pilih CLI,lakukan konfigurasi seperti di bawah ini

Router>en

Ruter#conf t

Enter configuration commands,one per line.end with CNTL/Z

Router(config)#int fa0/0

Router(config-if)#ip addr 192.168.2.4 255.255.255.0

Outer(config-if)#no shut

·     Kita buat router menjadi dhcp

Router(config)#ip dhcp pool voice

Router(dhcp-config)#network 192.168.2.0 255.255.255.0

Router(dhcp-config)#default-router 192.168.2.4

Router(dhcp-config)#option 150 ip 192.168.2.4

Router(dhcp-config)#

·         Konfigurasi VOIP

Router(dhcp-config)#telephony service

Router(config-telephony)#max-ephone 5

Router(config-telephony)#max-dn 5

Router(config-telephony)#ip source-address 192.168.2.4 port 2000

Router(config-telephony)#auto assign 1 to 4

Router(config-telephony)#ephone-dn 1

Router(config-ephone-dn)#%LINK-3-UPDOWN: Interface ephone_DN 1.1,changed state to up

Router(config-ephone-dn)#number 1111

Router(config-ephone-dn)#

Router(config-telephony)#ephone-dn 2

Router(config-ephone-dn)#%LINK-3-UPDOWN: Interface ephone_DN 2.1,changed state to up

Router(config-ephone-dn)#number 2222

Router(config-ephone-dn)#

Router(config-telephony)#ephone-dn 3

Router(config-ephone-dn)#%LINK-3-UPDOWN: Interface ephone_DN 3.1,changed state to up

Router(config-ephone-dn)#number 3333

Router(config-ephone-dn)#

Router(config-telephony)#ephone-dn 4

Router(config-ephone-dn)#%LINK-3-UPDOWN: Interface ephone_DN 4.1,changed state to up

 Router(config-ephone-dn)#number 4444

Router(config-ephone-dn)#ex

Router(config-telephony)#

·         Klik CLI,konfigurasi ke 3 switch secara bergantian

Switch>en

Switch#conf t

Enter configuration commands,one per line.end with CNTL/Z

Switch(config)#int rangevfa0/1-24

Switch(config-if-range)#switchport mode access

Switch(config-if-range)#switchport voice vlan 1

Switch(config-if-range)#ex

Switch(config)#

·      Setelah semua konfigurasi selesai,kita cek apakah DHCP sudah bekerja atau belum

·      Kemudian atur DHCP pada PC1 dan PC2

·       Cek analog phone ,masukan ip router

·         Klik 2x pada pc, pilih dekstop pilih ip comunicator

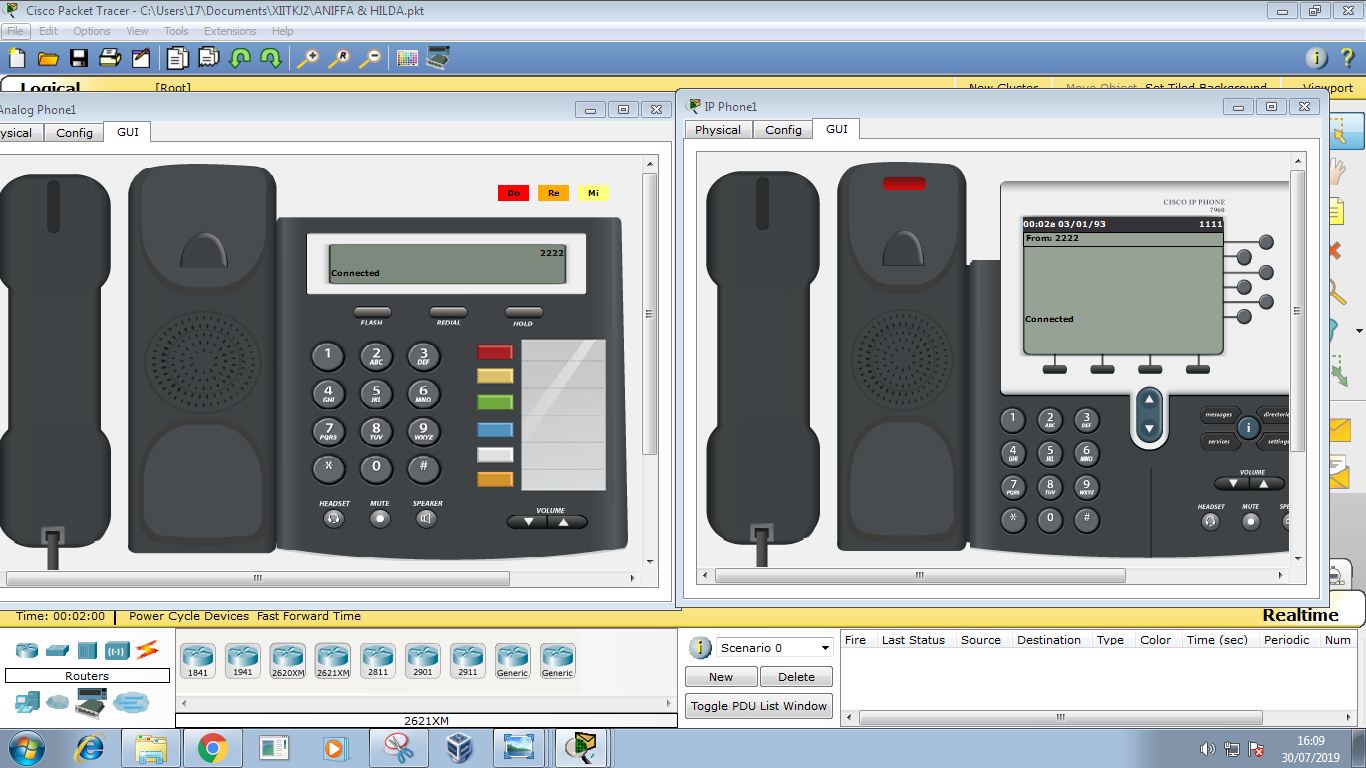

·         Langkah  terakhir,cek layanan VOIP klik pada  ip phone klik GUI jika conect berarti anda berhasilllll.

SEKIAN TERIMAKASIH:)

Semogabermanfaat

VOIP DI CISKO PACKET TRACER

Assalamu’alaikum wr.wb

Pertama dan yang paling utama saya panjatkan puja dan puji syukur kehadirat Allah SWT yang senantiasa selalu memberikan kita nikmat sehat sehingga dalam kesempatan kali ini saya dapat membuat blog ini  dalam keadaan sehat walafiat dan semoga selalu diberikan kelancaran. Dalam kesempatan ini saya akan membahas materi tentang VOIP dan bagaimana cara mengkonfigurasinyaa.

Tujuan pembuatan blog

Mengetahui apaa itu VOIP dan bagaimana cara konfigurasi VOIP

Alat/bahan yang diperlukan:

·         Cisco packet traser

·         Komputer, laptop

• ·         PENGERTIAN VOIP

VoIP merupakan akronim dari Voice over Internet Protocol, disebut juga IP Telephony, Internet Telephony, atau Digital Phone. Merupakan teknologi yang memanfaatkan teknologi internet untuk melakukan percakapan suara jarak jauh. Melalui media internet data suara dikonversi menjadi kode digital untuk kemudian diteruskan sebagai paket-paket data di dalam jaringan, tidak melalui sirkuit analog telepon seperti biasanya.Jadi sederhananya, definisi singkat dari VoIP adalah suara yang ditransfer melalui Internet Protocol (IP).

·         FUNGSI VOIP

Fungsi utama VoIP adalah sebagai media percakapan suara jarak jauh dengan memanfaatkan jaringan internet. Dengan media internet biaya percakapan menjadi semakin lebih hemat jika dibandingkan dengan telepon konvensional, apalagi untuk sambungan jarak jauh antar negara

Setelah kitaa tauu apa ituuu VOIP, langsung ke konfigurasi VOIP

• ·         KONFIGURASI   VOIP

• ·         Siapkannn komputer/laptop yang akan digunakan(sudah ada aplikasi cisco paket tracer).
• ·         Buka aplikasi cisco paket tracer

• ·         Buatlah sebuah router tipe 2811,switch dengan tipe switch 2960,terakhir yaitu IP phone sebnyak 3 buah.
•       Sambungkan IP phone ke switch,switch ke router menggunkn kabel jenis straight

• ·         Colokan power adaptor pada masing-masing iphone

Mulailah dengan konfigurasi switch:

Ø  Klik gambar switch,masuk ke tab CLI

Ø  Kemudian ketikan perintah-perintah di bawah ini

Switch>en

Switch#config terminal

Enter configuration commands,one per line.End with CNTL/Z

Switch(config)#int range fa0/1-24

Switch(config-if-range)#switch voice vlan1

Switch(config-if-range)#exit

•


Ø  Klik gambar pada router,masuk tab CLI

Ø  Lakukan perintah-perintah di bawah ini

Router>en

Router#config terminal

Enter configuration commands,one per line.End with CNTL/Z

Router(config)#ip dhcp pool voice

Router(dhcp-config)#network 192.168.1.0 255.255.255.0

Router(dhcp-config)#default-router 192.168.1.1

Router(dhcp-config)#option 150 ip 192.168.1.1

Router(dhcp-config)#exit

Router(config)#ip dhcp excluded-address 192.168.1.1

Router(config)#int fastethernet 0/0

Router(config-if)#ip add 192.168.1.1 255.255.255.0

Router(config-if)#no sh

Router(config-if)#

#LINK-S-CHANGED:interface fasethernet 0/0,changed state to up

#LINEPROTO-S-UPDOWN: line protocol on interface fastethernet0/0,changed state to up

Router(config-if)#ex

Konfigurasi IP PHONE

Router(config-if)#telephony-service

Router(config-telephony)#max-ephone 3

Router(config-telephony)#max-dn 3

Router(config-telephony)#ip source-address 192.168.1.1 port 2000

Router(config-telephony)#auto assign 4 to 6

Router(config-telephony)#auto assign 1 to 3

Router(config-telephony)#ephone-dn 1

Router(config-ephone-dn)#LINK-3-UPDOWN: Interface ephone_dsp DN 1.1,changed state to up

Router(config-ephone-dn)#number 111

Router(config-ephone-dn)#

#IPPHONE-6-REGISTER: ephone-1 IP:192.168.1.2 socket:2 DeviceType: phone has registered

Router(config-ephone-dn)#ephone-dn 2

Router(config-ephondn)#LINK-3-UPDOWN: Interface ephone_dsp DN 2.1,changed state to up

Router(config-ephone-dn)#number 222

Router(config-ephone-dn)#

#IPPHONE-6-REGISTER: ephone-2 IP:192.168.1.3 socket:2

DeviceType: phone has registered.

Router(config-ephone-dn)#ephone-dn 3

Router(config-ephondn)#LINK-3-UPDOWN: Interface ephone_dsp DN 3.1,changed state to up

Router(config-ephone-dn)#number 333

Router(config-ephone-dn)#

#IPPHONE-6-REGISTER: ephone-3 IP:192.168.1.4 socket:2DeviceType: phone has registered.

• kemudian kita cek di GUI
